單片機芯片特性：

EN15單片機-蘋果手機電池碼片IC芯片，是一個集高速、體積小、低功耗和抗高噪聲一體靜態CMOS的專用單片機芯片（ASIC-IC）。專用于IPHONE手機系列電池保護板碼片，由控制器EN15，通過數據通信為主機傳遞相關信息。識別電池真?zhèn)危瑥亩故謾C正常開機與充電，性能十分穩定，適應各種工作溫度環境使用，無丟碼無死碼現象。

單片機芯片功能特點：

◆　完全CMOS 靜態設計

◆　工作電壓：2.0V――5.5V

◆　工作頻率：0~20MHZ

◆　IC的GP0腳在接收到數據后會相應地發送與之對應的數據組

◆ 小體積QFN8貼片封裝

◆ 靜態功耗:

4.3V時，IC靜態功耗是22UA以下，保護板靜態功耗是12UA以下；

3.5V時，IC靜態功耗是14UA以下，保護板靜態功耗是9UA以下；

（該功耗對于手機電池的耗電可忽略不計，以1000mah的電池為例，該電池保護板一個星期耗掉電池電量僅占5‰）

EN15單片機應用說明：

專用于IPHONE手機系列電池保護板碼片,支持手機型號:IPONE4、IPONE4S、IPONE5、IPONE5S由控制器EN15，通過數據通信為主機傳遞相關信息。識別電池真?zhèn)危瑥亩o予手機是否正常開機，性能十分穩定，適應各種工作溫度環境使用，無丟碼無死碼現象

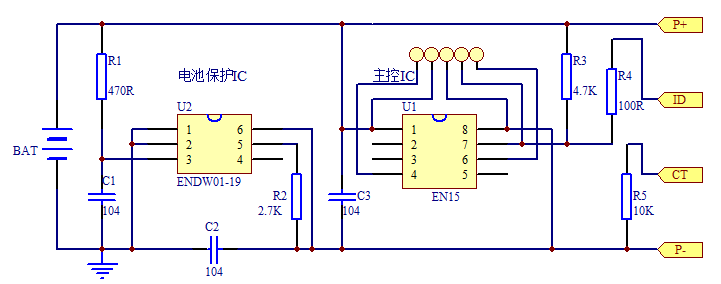

EN15單片機應用電路：（蘋果手機電池充放電保護）

ASIC_IC 型號EN15為處理器IC，DW01-19為鋰電池保護IC，整個電路主要通過DATA腳與外界進行數據通信, 注：碼片IC-EN15 GP0為數據腳,即第7腳為數據腳。

想要了解EN15單片機詳細資料，請咨詢英銳恩官網客服。
