在本文中，英銳恩單片機開發工程師分享了一個基于8051單片機開發的濕度計，這個方案比較簡單，以供單片機初學者學習。

濕度傳感器也稱為濕度計，在本單片機方案中，其電路可以以5％的精度感測20％至95％的相對濕度（RH），濕度信息可以顯示在16×2 LCD顯示屏上。另外，在本單片機方案中，還提供了一個繼電器，也就是說當濕度超過某個跳變點時，該繼電器將被激活，執行某些操作。

一、的DHT11濕度傳感器

DHT11是一款低成本的濕度兼溫度傳感器，具有數字輸出。電容法用于感測濕度，而熱敏電阻用于測量溫度。傳感器可以以5％的分辨率感測20％至95％的相對濕度。溫度測量最高可達50°C，分辨率為2°C。與單片機的通信是通過單線進行的。下圖為基本的通信方案：

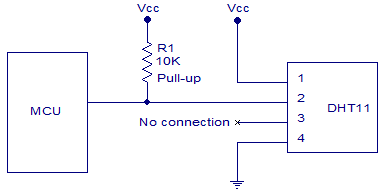

與DHT11傳感器的來回通信非常容易。DHT11的引腳2連接到單片機的端口引腳。連接方案如下圖所示，DHT11的數據引腳（引腳2）需要一個外部10K上拉電阻。

其通信協議原理如下，單片機首先將寬度為18mS的低電平信號發送到DHT11。收到此信號后，單片機拉起通信線，等待DHT11的響應。它最多需要2到40uS。然后DHT11拉低通訊線，并保持低電平80usS。然后DHT11拉高線路，并保持高電平80uS。然后DHT將線拉低50uS，下一個高脈沖將成為數據的第一位。數據以8位突發發送。脈沖串的每個高脈沖表示一個數據信號。數據位之間的50uS低信號只是間隔。數據位的邏輯通過測量其寬度來確定。26至28uS寬的脈沖表示“低”，而70uS寬的脈沖表示“高”。簡單來說窄于50uS的脈沖可被視為“低”，寬于50us的脈沖可被視為“高”。數據脈沖串的前8位代表相對濕度的整數值，后8位代表相對濕度的十進制值，后8位代表溫度數據的整數值，后8位代表十進制值對于DHT11，十進制值始終為零，我們僅在此方案中測量相對濕度。因此，我們只需要關注數據的前8位，這是相對濕度數據的組成部分。下圖顯示了濕度傳感器的電路圖。后8位代表相對濕度的十進制值，后8位代表溫度數據的整數值，后8位代表溫度數據的十進制值，對于DHT11，十進制值始終為零，我們正在測量?jī)H在此方案中的相對濕度。因此，我們只需要關注數據的前8位，這是相對濕度數據的組成部分。下圖顯示了濕度傳感器的電路圖。后8位代表相對濕度的十進制值，后8位代表溫度數據的整數值，后8位代表溫度數據的十進制值，對于DHT11，十進制值始終為零，我們正在測量?jī)H在此方案中的相對濕度。因此，我們只需要關注數據的前8位，這是相對濕度數據的組成部分。下圖顯示了濕度傳感器的電路圖。因此，我們只需要關注數據的前8位，這是相對濕度數據的組成部分。下圖顯示了濕度傳感器的電路圖。因此，我們只需要關注數據的前8位，這是相對濕度數據的組成部分。下圖為濕度傳感器的電路圖：

濕度傳感器DHT11連接到8051單片機的P3.1。R8拉起DHT11和8051之間的通信線。該繼電器由單片機的P2.0驅動。晶體管Q1切換繼電器。R0是上拉電阻，R7限制Q1的基極電流。D5只是一個續流二極管。LCD顯示器的數據線連接到單片機的端口0。控制線RS，R/E和E分別連接到單片機的P2.7，P2.6和P2.5引腳。R4設置顯示的對比度。R5限制流過背光LED的電流。C9是一個旁路電容器。C8、C10和X1與時鐘電路相關聯。C11、R6和S2構成復位電路。

二、源代碼

RS EQU P2.7
RW EQU P2.6
E  EQU P2.5
ORG 000H
MOV DPTR,#LUT
SETB P3.5
CLR P2.0
MOV TMOD,#00100001B
MOV TL1,#00D
ACALL DINT
ACALL TEXT1
MAIN: MOV R1,#8D
      SETB P3.5
      CLR P3.5
      ACALL DELAY1
      SETB P3.5
HERE:JB P3.5,HERE
HERE1:JNB P3.5,HERE1
HERE2:JB P3.5,HERE2
LOOP:JNB P3.5,LOOP
     RL A
     MOV R0,A
     SETB TR1
HERE4:JB P3.5,HERE4
      CLR TR1
      MOV A,TL1
      SUBB A,#50D
      MOV A,R0
      JB PSW.7, NEXT
      SETB ACC.0
      SJMP ESC
NEXT:CLR ACC.0
ESC: MOV TL1,#00D
     CLR PSW.7
     DJNZ R1,LOOP
     ACALL DINT
     ACALL TEXT1
     ACALL LINE2
     ACALL TEXT2
     ACALL HMDTY
     ACALL CHECK
     ACALL DELAY2
     LJMP MAIN


DELAY1: MOV TH0,#0B9H
        MOV TL0,#0B0H
        SETB TR0
HERE5: JNB TF0,HERE5
       CLR TR0
       CLR TF0
       RET
DELAY2:MOV R1,#112D
  BACK:ACALL DELAY1
       DJNZ R1,BACK
       RET

 CHECK:MOV A,R0
       MOV B,#65D
       SUBB A,B
       JB PSW.7,NEXT1
       ACALL TEXT3
       SETB P2.0
       SJMP ESC1
  NEXT1:ACALL TEXT4
        CLR P2.0
  ESC1:CLR PSW.7
       RET

 CMD: MOV P0,A
    CLR RS
    CLR RW
    SETB E
    CLR E
    ACALL DELAY
    RET
DISPLAY:MOV P0,A
    SETB RS
    CLR RW
    SETB E
    CLR E
    ACALL DELAY
    RET

HMDTY:MOV A,R0
      MOV B,#10D
      DIV AB
      MOV R2,B
      MOV B,#10D
      DIV AB
      ACALL ASCII
      ACALL DISPLAY
      MOV A,B
      ACALL ASCII
      ACALL DISPLAY
      MOV A,R2
      ACALL ASCII
      ACALL DISPLAY
      MOV A,#"%"
      ACALL DISPLAY
      RET


TEXT1: MOV A,#"H"
       ACALL DISPLAY
       MOV A,#"y"
       ACALL DISPLAY
       MOV A,#"g"
       ACALL DISPLAY
       MOV A,#"r"
       ACALL DISPLAY
       MOV A,#"o"
       ACALL DISPLAY
       MOV A,#"m"
       ACALL DISPLAY
       MOV A,#"e"
       ACALL DISPLAY
       MOV A,#"t"
       ACALL DISPLAY
       MOV A,#"e"
       ACALL DISPLAY
       MOV A,#"r"
       ACALL DISPLAY
       RET

TEXT2: MOV A,#"R"
       ACALL DISPLAY
       MOV A,#"H"
       ACALL DISPLAY
       MOV A,#" "
       ACALL DISPLAY
       MOV A,#"="
       ACALL DISPLAY
       MOV A,#" "
       ACALL DISPLAY
       RET
 TEXT3: MOV A,#" "
       ACALL DISPLAY
       MOV A,#" "
       ACALL DISPLAY
       MOV A,#"O"
       ACALL DISPLAY
       MOV A,#"N"
       ACALL DISPLAY
       RET

 TEXT4:MOV A,#" "
       ACALL DISPLAY
       MOV A,#"O"
       ACALL DISPLAY
       MOV A,#"F"
       ACALL DISPLAY
       MOV A,#"F"
       ACALL DISPLAY
       RET

 DINT:MOV A,#0CH
    ACALL CMD
    MOV A,#01H
    ACALL CMD
    MOV A,#06H
    ACALL CMD
    MOV A,#83H
    ACALL CMD
    MOV A,#3CH
    ACALL CMD
    RET

LINE2:MOV A,#0C0H
      ACALL CMD
      RET


DELAY: CLR E
    CLR RS
    SETB RW
    MOV P0,#0FFH
    SETB E
    MOV A,P0
    JB ACC.7,DELAY
    CLR E
    CLR RW
    RET
ASCII: MOVC A,@A+DPTR
       RET

LUT: DB  48D
     DB  49D
     DB  50D
     DB  51D
     DB  52D
     DB  53D
     DB  54D
     DB  55D
     DB  56D
     DB  57D
END

以上就是英銳恩單片機開發工程師分享的使用8051單片機開發的濕度計。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機。
