在本文中，將介紹如何使用8051單片機實現雙極LED驅動器電路。雙極LED與常規雙色LED的不同之處在于，雙極LED只有兩個引線，而常規雙色LED具有三個引線。

雙色LED是一種特殊類型的LED，它由兩個在封裝內反向連接的二極管組成。雙色LED通常由三個端子組成，即一個公共引腳和兩個獨立的引腳。如果是共陰極LED，則公共引腳可以接地，如果是共陽極，則可以連接到 +5V 電源。但是，還有另一種具有兩個端子的雙色LED，稱為雙極LED。

該設備根據提供給終端之一的正信號起作用。例如，對于綠紅雙色LED，綠色端的正信號和紅色端的負信號確保綠色LED正向偏置，紅色LED反向偏置。這會導致綠燈閃爍。紅色LED的情況也是如此。

但是，如果兩個端子都給出負信號，則兩個二極管都不會導通，設備將保持關閉狀態。如果對兩個端子施加正信號，則基于LED顏色組合的不同顏色將閃爍。

以下是紅綠雙極LED的圖像，它看起來像一個普通的LED。

在這個項目中，我們正在使用 8051單片機設計一個簡單的雙色LED驅動器電路。此處使用的LED具有 2.2V 的正向壓降，因此可以使用 5V 電源進行偏置。控制是由單片機程序根據兩個按鈕給出的輸入完成的。

一、雙極LED驅動電路的原理

該電路使用單片機來驅動雙極LED。輸入命令由兩個按鈕給出，并基于輸入；單片機配置為向兩個輸出引腳發送適當?shù)母唠娖交虻碗娖叫盘枴＿@些輸出引腳連接到雙極LED的端子。

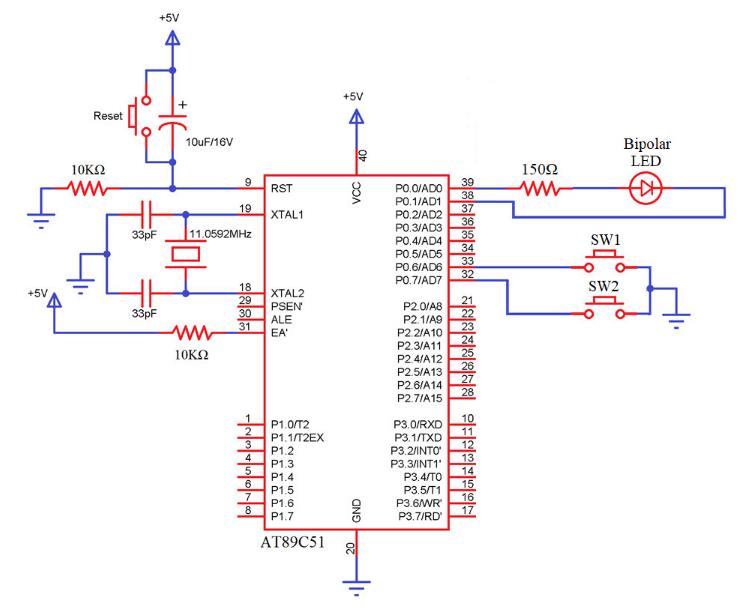

二、雙極LED驅動電路圖

所需組件：
1、8051單片機（這里使用AT89C51）；
2、8051單片機編程器；
3、11.0592 MHz 晶振；
4、電容器 – 2 X 33pF，10uF；
5、電阻器 – 150Ω, 10KΩ X 2；
6、按鈕 X 3；
7、雙極LED（兩根引線）；
8、連接電線；
9、面包板。

三、雙極LED驅動電路設計

它是一個簡單的電路，設計主要涉及單片機接口設計、單片機振蕩器和復位電路設計以及LED電阻的選擇。單片機接口是通過將兩個按鈕開關連接到端口 P0 引腳 P0.6 和 P0.7 并將雙極LED的兩個端子連接到端口 P0 引腳 P0.0 和 P0.1 來實現的。

振蕩器設計是通過選擇兩個 33pF 陶瓷電容器來完成的，以提供穩定性。時鐘信號是使用 11MHz 晶體振蕩器生成的。復位電路設計選用10uF的電解電容和10K的電阻，實現100ms的復位脈沖寬度。電阻兩端的壓降保持在 1.2V 左右。

現在，當按下第二個按鈕時，單片機將相應地為引腳 P0.0 分配一個邏輯低信號，并為引腳 P0.1 分配一個邏輯高信號。這會使綠光發光。

#include<reg51.h>
sbit red = P0^0;
sbit green = P0^1;
sbit red_switch = P0^6;
sbit green_switch = P0^7;
unsigned char i=0;
void delay (int);
void main()
{
    red=0;
    green=0;

    while(1)
    {
        if(red_switch==0)
        {
            green=0;
            red=1;
            while(red_switch==0);
        }
        else if(green_switch==0)
        {
            green=1;
            red=0;
            while(green_switch==0);
        }
    }
}
