智能家居電子鎖是當代物聯網（LOT)的智能產品之一，目前的智能鎖功能包括遠程開鎖、智能防盜、指紋開鎖、密碼開鎖、刷卡開鎖等功能。在本文中，我們以英銳恩開發的智能電子鎖方案為例。

一、智能家居電子鎖方案原理

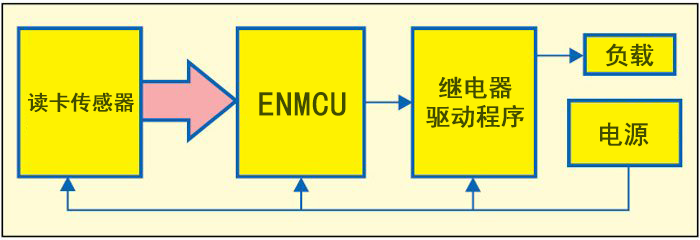

下圖為智能鎖方案的框圖。鎖具有三個主要部分：卡傳感器，單片機和設備（負載）。卡傳感器感應卡上的代碼（卡上的孔）并將信號提供給單片機。單片機比較代碼并打開相應的設備。

二、智能家居電子鎖方案的電路

英銳恩智能家居電子鎖方案包括四路光電耦合器ILQ74，EN單片機，調節器7805和一些分立元件。卡傳感器由八個光敏電阻（LDR），八個LED和兩個開關（S2和S3）組成。LDR1至LDR8和LED1至LED8分別面對面放置。所有LDR的一個端子連接到5V，另一端子連接到光電耦合器ILQ74的相應LED。

ILQ74是一個四光耦合對，帶有紅外LED和一個光電晶體管。開關S2和S3用于為LED提供電源以發光，并中斷向單片機的信號。

英銳恩EN單片機是卡鎖的心臟，它是一個具有4kB閃存，128字節RAM，32個輸入/輸出（I/O）線，兩個16位定時器/計數器，六個中斷源，一個全雙工串行端口，芯片振蕩器和時鐘電路。

上電復位由電阻R9和電容器C3組合提供，開關S1用于手動復位，一個12MHz晶體和兩個22pF電容器為EN單片機提供了基本時鐘頻率。

EN單片機的端口引腳P2.0至P2.7被電阻網絡RNW1上拉，該網絡進一步分別與光電耦合器IC2和IC3的集電極相連。端口引腳P1.0至P1.2用于分別驅動繼電器，綠色LED和紅色LED。

光電耦合器的輸出被反饋到單片機以比較代碼。如果該代碼與存儲在單片機中的代碼匹配，則AT89C51的端口引腳P1.0變?yōu)楦唠娖剑则?qū)動繼電器RL1。同時P1.1也變高，驅動綠色LED（LED9）指示操作成功。二極管D5用作繼電器RL1的續流二極管。紅色LED（LED10）發光表示代碼不匹配。

為了獲得電路的電源，變壓器X1將230V AC主電源降壓，以提供12V，500mA的次級輸出。變壓器輸出由包括二極管D1至D4的全波整流器整流，并由電容器C1濾波并由IC7805（IC4）調節。電容器C2繞過穩壓電源中存在的紋波。LED11用作電源指示器，R13限制流過LED1的電流。
