在現實生活中，我們經常使用到電器產品，電磁爐、微波爐、熱水壺、冰箱等等。為了安全性，使用8051單片機的電壓表測量的電壓為0V至25V。所以，輸入電壓為直流電壓，在LCD上也能獲得準確、穩定的輸出。如果你施加交流電壓作為輸入，則隨著交流電壓的不斷變化，LCD上將顯示的數字并不是穩定的，這也是市電的常見狀態。
該方案的主要組件是8051單片機，電壓傳感器模塊和IC ADC0804。在這個方案中，我們使用模擬到數字的轉換過程中顯示的電壓。
一、數字電壓表模數轉換原理圖
此處，ADCIC根據輸入電壓生成輸出數字值。8051單片機讀取該數字值并將其顯示在LCD上。
1.傳感器：傳感器或傳感器用于將物理量轉換為電能。光相關電阻器，溫度傳感器，濕度傳感器，氣體傳感器等是換能器的例子。
2.ADC（模數轉換器）：ADC將輸入電壓轉換為數字值。
3.數字系統：該系統讀取輸入的數字數據并在LCD上顯示物理量以供理解。

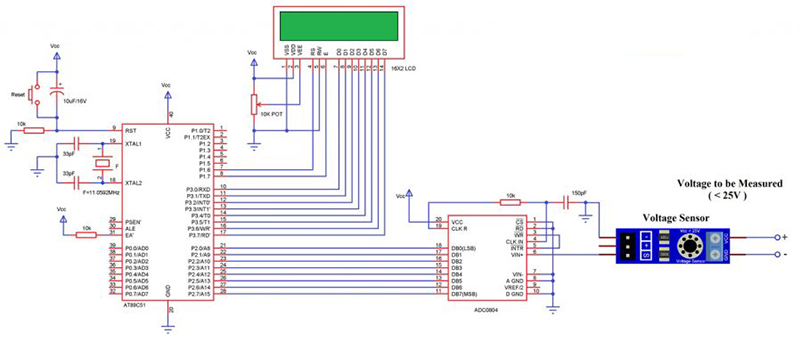

二、使用8051單片機的數字電壓表電路圖
三、使用8051單片機數字電壓表所需電路元件
（1）AT89C51單片機；
（2）ADC0804集成電路；
（3）25V電壓傳感器（如下圖）；
（4）AT89C51編程板；
（5）可變電阻；
（6）直流適配器或電池。
四、使用8051單片機的數字電壓表電路設計
在上述電路中，模數轉換器IC數據位連接到PORT2。LCD數據引腳連接到控制器的POTR3，控制引腳RS和EN分別連接到P1.6和P1.7。
什么是ADC0804？
ADC0804是一個8位模數轉換器。該IC使用逐次逼近法將模擬值轉換為數字。它只能接受一個模擬數據作為輸入。該IC的步長大小通過改變引腳9上的參考電壓來改變。如果未連接此引腳，則VCC將作為參考電壓。
對于每19.53mV的輸入電壓，當步長為5V時，輸出將增加1值。該IC的轉換時間取決于時鐘源。
ADC功能：（1）0至5V模擬輸入電壓；（2）內置時鐘發生器；（3）差分模擬輸入；（4）可調參考電壓。
五、8051單片機的數字電壓表源代碼
.png)
2.png)
#define lcd P3
#define dat P2
sbit rs=P1^6;
sbit e=P1^7;
void delay (int);
void display (unsigned char);
void cmd (unsigned char);
void init (void);
void string (char *);
void intro (void);
char i=0;
void delay (int d)
{
unsigned char i=0;
for(;d>0;d--)
{
for(i=250;i>0;i--);
for(i=248;i>0;i--);
}
}
void cmd (unsigned char c)
{
lcd=c;
rs=0;
e=1;
delay(10);
e=0;
}
void display (unsigned char c)
{
lcd=c;
rs=1;
e=1;
delay(10);
e=0;
}
void string (char *c)
{
while(*c)
{
display(*c++);
}
}
void init (void)
{
cmd(0x38);
cmd(0x01);
cmd(0x0c);
cmd(0x80);
}
void intro (void)
{
string(" Electronics ");
cmd(0xc0);
string(" Hub ");
delay(2000);
cmd(0x01);
string(" Digital ");
cmd(0xc0);
string(" Voltmeter ");
delay(2000);
cmd(0x01);
cmd(0x80);
}
void main()
{
unsigned int temp=0;
unsigned int temp1=0;
float val=0.0;
init();
intro();
dat=0xff;
while(1)
{
if(i==0)
{
string(" Volts - ");
i++;
}
val=dat*0.02; // 0.02 is resolution of adc
val=val/0.2; // 0.2 is nothing but (R2/(R1+R2)) resistor values in the voltage sensor
cmd(0x89);
if((val>=1.0) && (val<10.0))
{
display(' ');
temp=val*1000;
temp1=((temp/1000)+48);
display(temp1);
display('.');
temp1=(((temp/100)%10)+48);
display(temp1);
}
else if((val>=10.0) && (val<100.0))
{
temp=val*100;
temp1=((temp/1000)+48);
display(temp1);
temp1=(((temp/100)%10)+48);
display(temp1);
display('.');
temp1=(((temp/10)%10)+48);
display(temp1);
}
else
{
display(' ');
string("0.0");
}
delay(1000);
}
while(1);
}#include<reg51.h>以上就是英銳恩單片機開發工程師分享的使用8051單片機制作的數字電壓表。
