在單片機方案開發過程中，經常需要選擇合適的濾波電容器。當然，濾波電容器是電容器的基本類型之一，它的設計方式可以防止一定范圍的頻率信號進入另一個電路。在低頻信號的濾波期間，很具有優勢。所以，通常將電容器用作平行板電容器。一般情況下，電容器被連接到相應的電路，使得期望的信號被濾波并且多余的信號從電路中被消除。這種電容器在信號抑制，消除毛刺的電路等方面有許多應用。

什么是濾波電容器？

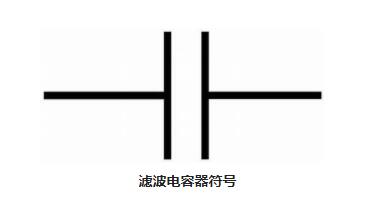

定義：可以將用來過濾某些所需頻率信號的電容器定義為濾波電容器。可以將濾波電容器設計為使低頻信號或高頻信號通過，或者甚至某些類型的信號也可以通過這些類型的電容器進行濾波。濾波電容器符號如下所示。

通常是基本的平行板電容器。但是它與電路的連接使它有所不同。有時，對于限制信號，也首選陶瓷電容器。

濾波電容器工作原理

該電容器按照稱為電容電抗的工作原理。電容電抗的含義是，特定電容器的阻抗值會根據通過相應電容器的頻率信號而變化。讓我們考慮電路中電阻的示例。器件的電阻不能改變，它基于其固定值提供相同的電阻。但是電容器具有可變電容。電容會受到信號施加的頻率值的影響。

因此，這些設備被稱為電抗設備。由于這種類型的電容器參與了電路，因此阻抗值發生了變化。如果頻率信號的值較高，則在這種情況下，該特定電容器提供的電阻較低，反之亦然。因此，這表明信號的電阻和頻率彼此成反比。

濾波電容

該濾波電容式可基于選擇用于濾波和阻抗有關信號的頻率變化的截止頻率來導出。

Xc = 1/2 * 3.14 * fc

上式顯示了各個電路的截止頻率與電路中各個阻抗變化的反比關系。

濾波電容器電路可阻止直流并通過交流電

如已經討論過的，它提供了與高頻信號有關的低電阻和與低頻信號有關的高電阻。為了阻止DC，我們需要優先發送高頻信號。在這種情況下，設計的電路充當高通濾波器。

但是在某些情況下，電路需要直流和交流信號。在這種情況下，最好的例子是使用麥克風。這需要初始電流作為直流電來啟動電路。之后，在輸出端發送和接收交流信號。在電路中選擇電容器的大約0.1微法拉值，以便它可以阻止DC值，并且AC信號通過電路。

應用領域

這種電容器在各種電路中都是非常有利的。下面列出了濾波電容器的一些應用：

1.在設計模擬濾波器的高通濾波器，低通濾波器等時。
2.電視機中的線路濾波器，可以避免圖像閃爍。
3.作為保護電路，例如空調、冰箱等。
4.這些主要是在信號處理中的首選。

濾波電容器在各個領域具有許多應用，下面讓我們看看電容器濾波器在橋式整流器電路中的重要性。

橋式整流器

通常，與半波整流器的輸出相比，可以繪制全波整流器以獲得Dc的平滑值作為輸出。但是，該整流器的輸出仍然由電路中的某些紋波組成。因此，為了消除這些紋波，將濾波電路連接到橋式整流器。這有助于獲得純DC形式的結果輸出。

不需要的脈沖AC可以通過電容器消除。因此，電容器濾波器具有許多應用，因為可以消除電路中的紋波。

以上就是英銳恩單片機開發工程師分享的單片機方案開發，關于如何選擇濾波電容器的知識
